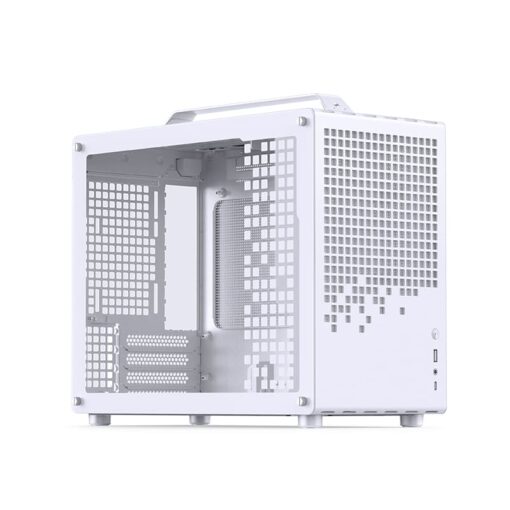

Jonsbo Z20 White Mini Case – Micro-ATX, Detachable Carrying handle, support 240 AIO

Tấm thép uốn tích hợp dày tới 2mm (tấm ốp + tấm ốp trên cùng)

Được bổ sung thêm diện tích lớn các lỗ lưới tinh tế, cân bằng nhu cầu tản nhiệt với cảm giác thủ công.

Tay cầm có thể tháo rời dày 2mm giúp di chuyển dễ dàng

● Việc lắp/tháo tay cầm không ảnh hưởng đến phần cứng bên trong, cho phép dễ dàng chuyển đổi bất cứ lúc nào.
● Tay cầm được gắn chặt vào vỏ máy thông qua kết nối móc không cần vít, không để lại lỗ vít ảnh hưởng đến hình thức sau khi tháo rời.

Được thiết kế với thể tích chỉ khoảng 20L, nó có thể dễ dàng phù hợp với nhiều môi trường máy tính để bàn khác nhau

Kích thước thân máy chính là 370mm*186mm*295mm (chiều sâu/chiều rộng/chiều cao, không bao gồm tay cầm/chân và các phần nhô ra khác), đạt được khả năng tương thích với bo mạch chủ MATX kích thước đầy đủ và card đồ họa dài có kích thước gần bằng vỏ máy ITX.
*Kích thước có tay cầm/chân và các phần nhô ra khác là: 382mm*198mm*335mm (chiều sâu/chiều rộng/chiều cao).

Tương thích với bo mạch chủ Micro-ATX kích thước đầy đủ

Đáp ứng đầy đủ nhu cầu xây dựng hệ thống phần cứng hiệu suất cao trong các trường hợp khối lượng nhỏ.

Hỗ trợ card đồ họa hiệu suất cao dài tới 363mm

Tổng khoảng cách từ tấm ốp lưng card đồ họa đến đáy là 89mm, cho phép lựa chọn quạt đáy tương thích dựa trên độ dày của card đồ họa (ví dụ, với một số card đồ họa nhất định, nó có thể tương thích với quạt thông số kỹ thuật 12015 hoặc không cần lắp quạt).

Thiết kế sáng tạo: khe cắm PCI-E có thể tháo rời để tối ưu hóa trải nghiệm lắp đặt card đồ họa dài

Được thiết kế riêng cho tình huống lắp đặt thực tế khi không dễ dàng lắp card đồ họa kích thước lớn vào vỏ máy, khe cắm PCI-E có dải cố định có thể tháo rời. Điều này tạo ra một lỗ mở thông thoáng, cho phép lắp và lắp trực tiếp card đồ họa dài (dài hơn 345mm) mà không cần phải tháo rời vỏ máy phức tạp.
*Card đồ họa có chiều dài thông thường không cần phải tháo rời để lắp đặt.

Tiêu chuẩn với giá đỡ card đồ họa có thể điều chỉnh

Để giảm thiểu tình trạng võng do trọng lực gây ra ở đầu trước của card đồ họa dài, có thể sử dụng theo cấu hình phần cứng thực tế.
Khi lắp giá đỡ card đồ họa, phần cứng dưới cùng của vỏ máy có thể kết hợp tương thích như sau:
● Quạt 12cm *2 + SSD 2,5 inch *2
● Quạt 12cm/14cm *1 + HDD 3,5 inch *1
Các kết hợp phần cứng không tương thích là:
● Quạt 12cm *2 + HDD 3,5 inch *1

Supports 240 high-performance water cooling with radiator thickness ≤30mm

Giá đỡ kéo ra cho phép lắp đặt dễ dàng, giảm hiệu quả khó khăn khi lắp đặt phần cứng trong không gian chật hẹp. Nhờ kích thước chính xác, ngay cả bộ làm mát nước tích hợp 240 hiệu suất cao có độ dày 60mm (bộ tản nhiệt + quạt) cũng có thể được lắp đặt bên trong Z20.

Tương thích với bộ tản nhiệt tháp làm mát bằng không khí hiệu suất cao có chiều cao lên tới ≤164mm

Kết hợp với quạt 12cm *2 hoặc 14cm *2 gắn trên cùng và quạt 12cm gắn phía sau, nhiệt CPU có thể được tản ra nhanh chóng.
*Khi lắp CPU Intel, giới hạn chiều cao của bộ làm mát là 164mm; Khi lắp CPU AMD, giới hạn chiều cao của bộ làm mát là 163mm, vui lòng chú ý đến lựa chọn kết hợp.

Ở chế độ lắp đặt theo chiều dọc của nguồn điện ATX, có 4 mức điều chỉnh độ cao (P1~P4) để phù hợp với các kết hợp phần cứng khác nhau

Chiều dài của bộ nguồn nên được lựa chọn dựa trên thông số kỹ thuật của phần cứng khác. Thông thường, ngay cả khi lắp đặt card đồ họa dài hơn (≤363mm):
1. Khi sử dụng tản nhiệt CPU làm mát bằng không khí, bộ nguồn có thể được lắp đặt ở mức đầu tiên (P1) và chiều dài bộ nguồn có thể hỗ trợ ít nhất 15cm.
2. Khi sử dụng tản nhiệt CPU làm mát bằng nước, bộ nguồn có thể được lắp đặt ở mức thứ hai (P2) và chiều dài bộ nguồn có thể hỗ trợ ít nhất 14cm.
Để biết kế hoạch phần cứng cụ thể, hãy tham khảo bảng tương thích bên dưới.

Bảng tương thích cài đặt phần cứng Z20

Hỗ trợ lắp đặt ba ổ SSD 2,5 inch

SSD có thể được gắn bên hông ở mặt sau hoặc gắn dưới đáy dựa trên phần còn lại của cấu hình phần cứng.
Ở chế độ lắp đặt gắn dưới đáy, đáy có thể đồng thời chứa giá đỡ card đồ họa và quạt 12cm *2 hoặc quạt 14cm *1.
*Số lượng lắp đặt tối đa: 3 (2 gắn bên hông ở mặt sau + 1 gắn dưới đáy)

Có thể trang bị tối đa 5 quạt làm mát

● Phía trên và phía dưới có thể hỗ trợ lắp đặt tối đa hai quạt 140mm.
● Có thể lắp quạt 120mm ở phía sau (trong trạng thái tản nhiệt CPU làm mát bằng không khí) và nếu có xung đột với ống làm mát bằng nước gắn phía sau, có thể lắp quạt 92mm ở phía sau hoặc không lắp quạt.

Phạm vi phủ sóng toàn diện với bộ lọc bụi từ tính

Tất cả các cửa hút gió và cửa thoát gió chính của vỏ máy đều được trang bị bộ lọc bụi từ tính để cô lập bụi môi trường, đảm bảo máy chủ hoạt động ổn định và lâu dài.
*Bộ lọc bụi phía sau có thể được sử dụng cho quạt gắn phía sau làm cửa hút gió (mang luồng khí lạnh bổ sung đến bộ tản nhiệt trên cùng để tối ưu hóa nhiệt độ CPU) hoặc cho các cấu hình không có quạt phía sau.

Front I/O cable fixed velcro

Ngoài ra còn có 3 dây đai Velcro bên dưới bo mạch chủ để buộc và sắp xếp các dây cáp I/O hoặc quạt phía trước.
