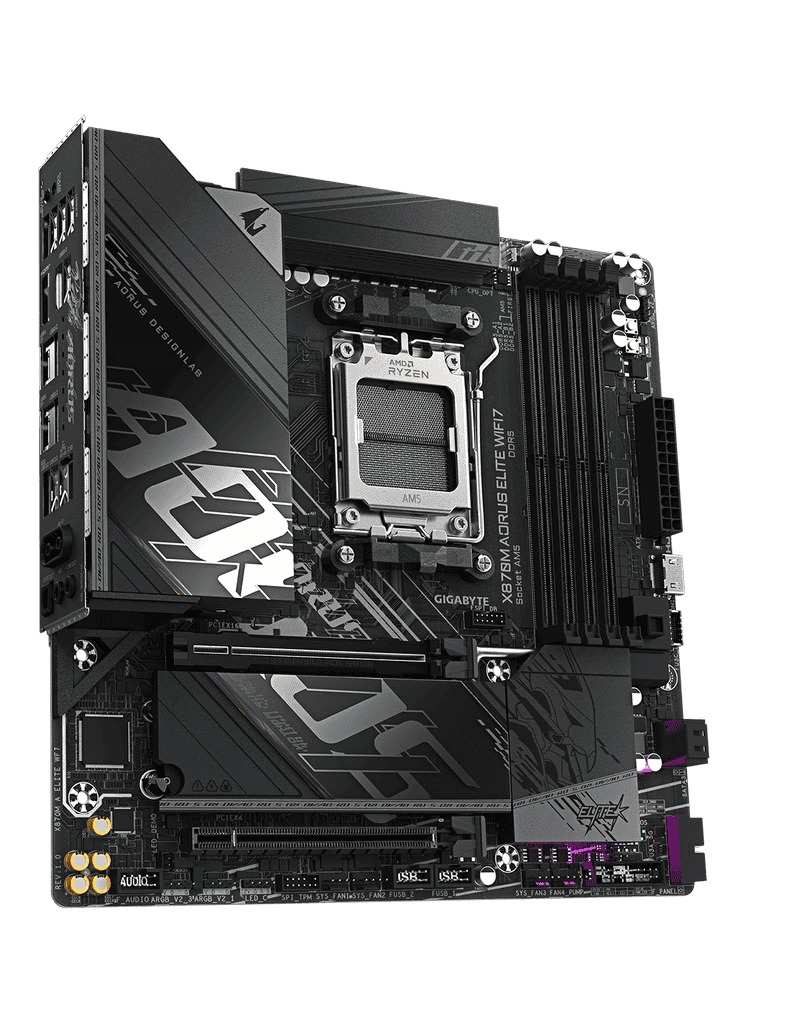

OVERVIEW
14*+2+2 Twin Digital VRM Design
- 6-Layer PCB
- Mid-Loss PCB
- 2X Copper PCB
- Premium Choke and Capacitor
* 7+7 phases parallel power design
Full-length PCIe slots
- 1 x PCIe 5.0 x16 with PCIe UD Slot X
- 1 x PCIe 4.0 x4
UD Power Connector
- 24 pin ATX Power Connector
- 8+8 pin CPU with UD Solid Pin
Socket AM5 Supports AMD Ryzen™ Series Processors
4 x DIMMs, Dual Channel DDR5
2 x M.2 Slots
- 1 x PCIe 5.0 M.2 Slot
- 1 x PCIe 4.0 M.2 Slot
VRM Thermal Armor Advanced
- 5 W/mk Thermal Pad

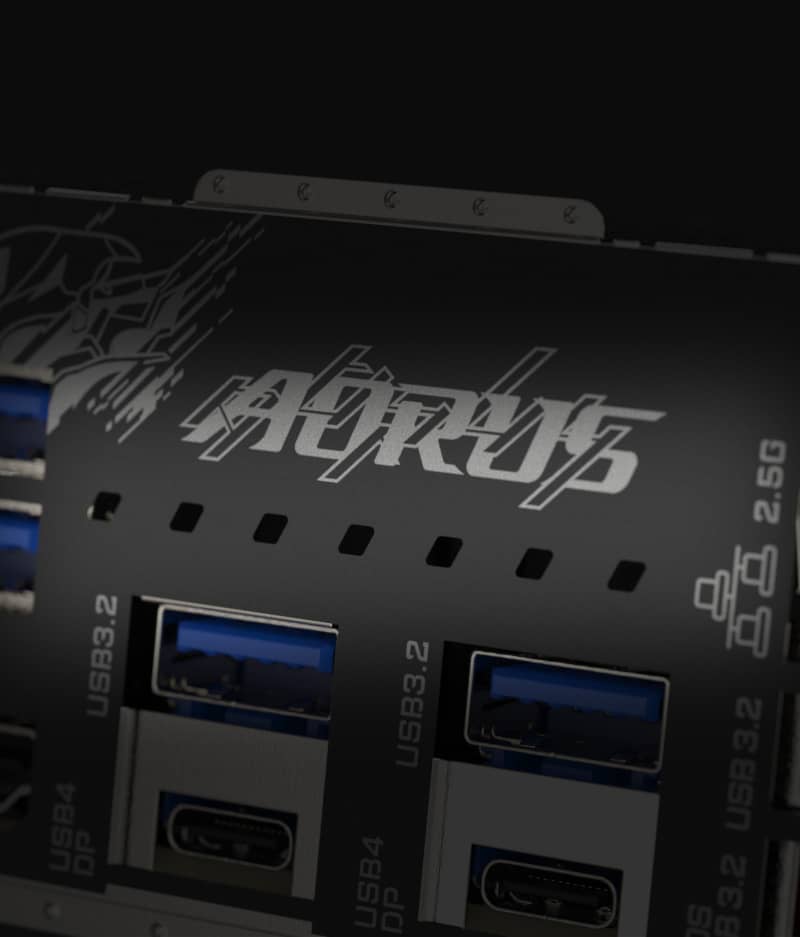

Integrated IO Shield

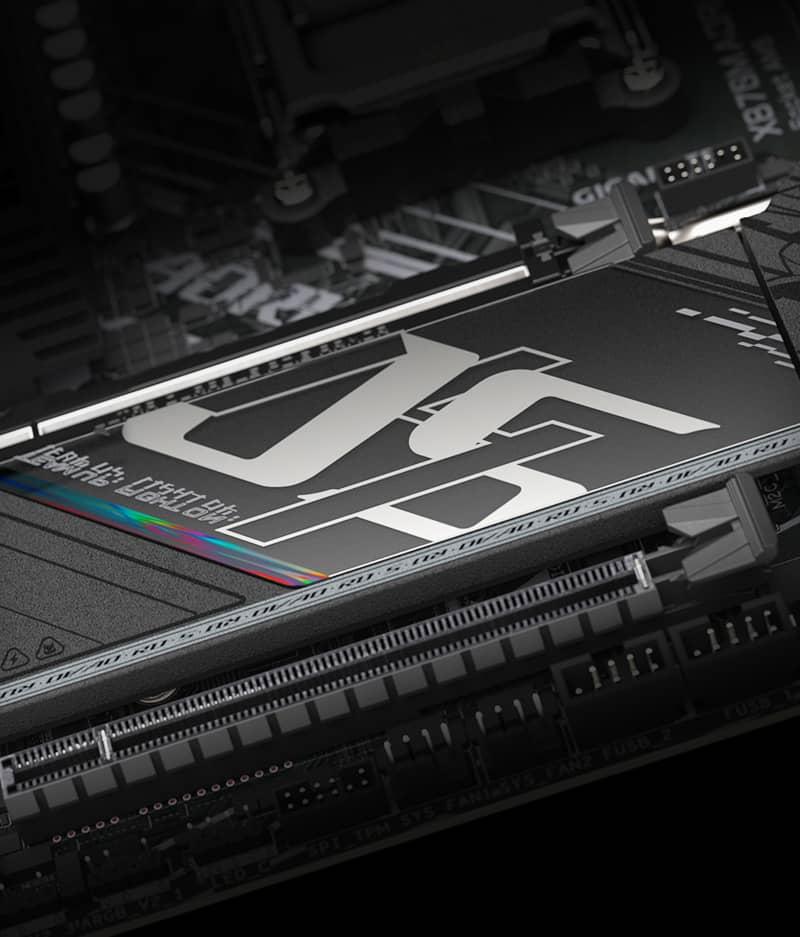

M.2 Thermal Guard Ext.
Smart Fan 6
- Total 6* PWM / DC Fan Headers
- Dual Fan Curve Mode
Q-FLASH PLUS Button
4 x USB 2.0
1 x HDMI
2 x USB4 Type-C®
4 x USB3.2 Gen 1
2 x USB3.2 Gen 2
2.5 GbE LAN

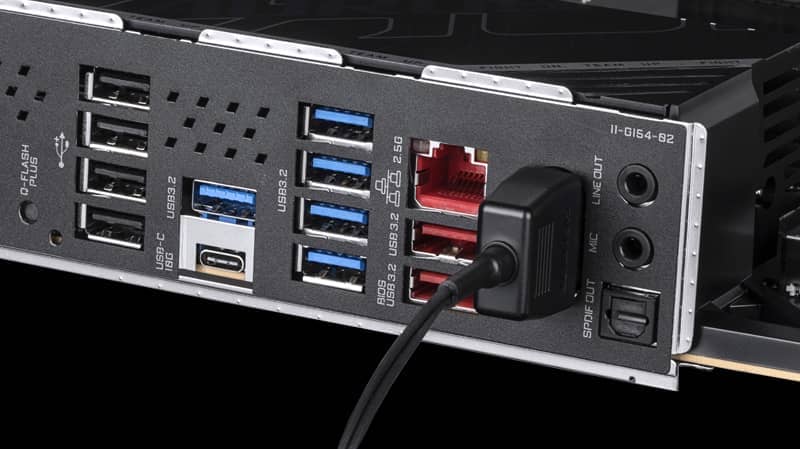

WIFI EZ-Plug
Wi-Fi 7 with Directional
Ultra-high gain Antenna
Hi-Fi Audio.
- 8-CH HD Audio
- High-End Audio Capacitor

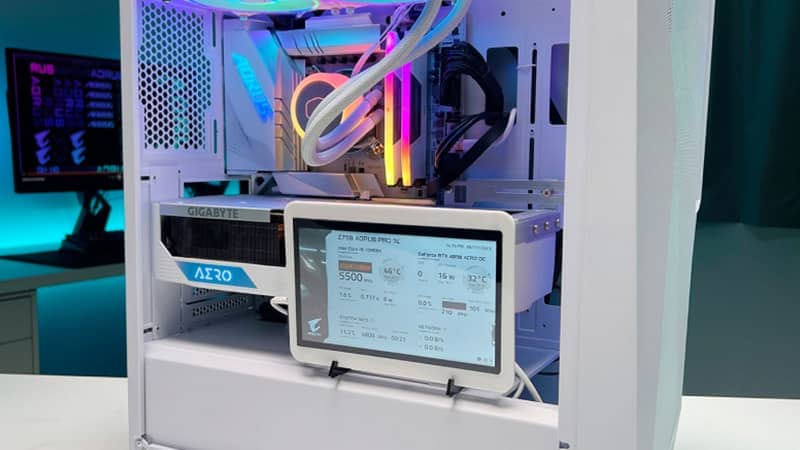

Sensor Panel Link (HDMI)
Front USB-C 20Gb/s
2 x SATA 6Gb/s
RGB FUSION
- 1 x RGB LED Header
- 3 x ARGB LED Headers
Wi-Fi EZ-Plug

M.2 EZ-Latch Plus
M.2 EZ-Latch Click

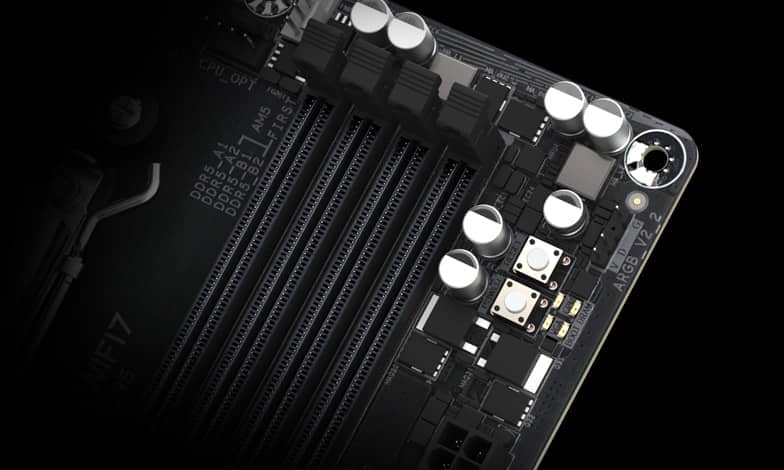

EZ-Debug Zone
- Multi-key
- Debug LEDs
PCIe EZ-Latch Plus


Nguồn điện ổn định
Dòng sản phẩm Elite Series với nguồn điện ổn định giúp vận hành AI của bạn luôn mượt mà.

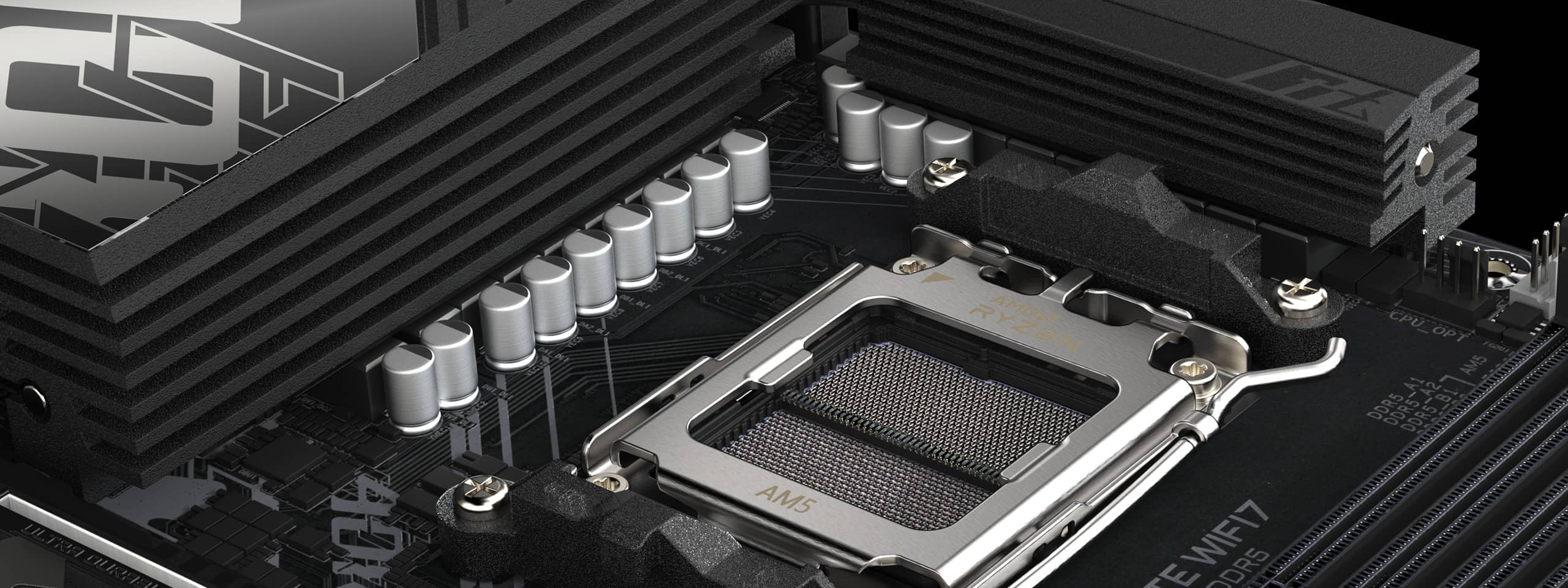

Thiết kế Digital Twin VRM
Mang lại hiệu năng mạnh mẽ, ổn định để nâng tầm khả năng ép xung của bạn lên một cấp độ mới.
DrMOS 60A
DrMOS 60A
Ppak
Giải pháp nhiệt toàn diện
Thiết kế tản nhiệt hoàn toàn bằng kim loại tiên tiến và các bộ tản nhiệt bền bỉ giúp hệ thống của bạn luôn mát mẻ và hoạt động hiệu quả.

Lắp ráp dễ dàng
Bo mạch chủ tiên tiến được thiết kế để mang đến trải nghiệm tự lắp ráp tuyệt vời nhất.
Việc tự tạo ra chiếc PC của riêng mình trở nên thú vị và suôn sẻ hơn bao giờ hết.
SPECIFICATION
CPU
AMD Socket AM5, support for:
AMD Ryzen™ 9000 Series Processors/
AMD Ryzen™ 8000 Series Processors/
AMD Ryzen™ 7000 Series Processors
(Go to GIGABYTE’s website for the latest CPU support list.)
Chipset
AMD X870
Bộ nhớ
Hỗ trợ các mô-đun bộ nhớ DDR5 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s.
4 khe cắm DIMM DDR5 hỗ trợ tối đa 256 GB bộ nhớ hệ thống (dung lượng 64 GB cho mỗi DIMM)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ các mô-đun bộ nhớ DIMM không ECC không đệm 1Rx8/2Rx8/1Rx16
Hỗ trợ các mô-đun bộ nhớ AMD EXtended Profiles for Overclocking (AMD EXPO™) và Extreme Memory Profile (XMP)
(Cấu hình CPU và bộ nhớ có thể ảnh hưởng đến các loại bộ nhớ được hỗ trợ, tốc độ truyền dữ liệu và số lượng mô-đun DRAM, vui lòng tham khảo “Danh sách hỗ trợ bộ nhớ” trên trang web của GIGABYTE để biết thêm thông tin.)
Card đồ họa tích hợp
Bộ xử lý đồ họa tích hợp hỗ trợ đồ họa AMD Radeon™ + Bộ điều khiển ASMedia USB4®:
– 2 cổng USB4® USB Type-C®, hỗ trợ đầu ra video USB4 và DisplayPort với độ phân giải tối đa 3840×2160@240 Hz
* Hỗ trợ DisplayPort phiên bản 1.4 và HDR.
Bộ xử lý đồ họa tích hợp hỗ trợ đồ họa AMD Radeon™:
– 1 cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160@60 Hz
* Hỗ trợ phiên bản HDMI 2.1, HDCP 2.3 và HDR.
** Hỗ trợ các cổng tương thích TMDS HDMI 2.1 gốc.
– 1 cổng HDMI phía trước, hỗ trợ độ phân giải tối đa 1920×1080@30 Hz
* Hỗ trợ phiên bản HDMI 1.4.
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào khả năng hỗ trợ của CPU.)
Âm thanh
Bộ giải mã Realtek® ALC1220
* Giắc cắm đầu ra âm thanh ở mặt sau hỗ trợ âm thanh DSD.
Âm thanh độ nét cao
2/4/5.1/7.1 kênh
* Bạn có thể thay đổi chức năng của giắc cắm âm thanh bằng phần mềm âm thanh. Để cấu hình âm thanh 7.1 kênh, hãy truy cập phần mềm âm thanh để vào cài đặt âm thanh.
Hỗ trợ đầu ra S/PDIF
LAN
Chip mạng LAN Realtek® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
– 802.11a, b, g, n, ac, ax, be, hỗ trợ các băng tần 2.4/5/6 GHz
– BLUETOOTH 5.4
– Hỗ trợ chuẩn không dây 11be 160MHz
(Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.)
* Các tính năng Wi-Fi 7 yêu cầu Windows 11 SV3 để hoạt động đúng cách. (Không có trình điều khiển hỗ trợ cho Windows 10.)
** Tính khả dụng của các kênh Wi-Fi 7 trên băng tần 6 GHz phụ thuộc vào quy định của từng quốc gia.
*** Phiên bản Bluetooth có thể thay đổi sau khi cập nhật. Xem trang web của nhà cung cấp chip Wi-Fi để biết chi tiết.
Khe cắm mở rộng
1 khe cắm PCI Express x16 (PCIEX16), tích hợp trong CPU:
Bộ xử lý AMD Ryzen™ dòng 9000/7000 hỗ trợ chế độ PCIe 5.0 x16; Bộ xử lý
AMD Ryzen™ dòng 8000-Phoenix 1 hỗ trợ chế độ PCIe 4.0 x8; Bộ xử lý
AMD Ryzen™ dòng 8000-Phoenix 2 hỗ trợ chế độ PCIe 4.0 x4.
* Khe cắm PCIEX16 chỉ hỗ trợ một card đồ họa hoặc một ổ SSD NVMe. Nếu chỉ lắp đặt một card đồ họa, hãy chắc chắn lắp đặt nó vào khe cắm PCIEX16.
Chipset:
– 1 khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và hoạt động ở chế độ x4 (PCIEX4)
Giao diện lưu trữ
1 khe cắm M.2 (M2A_CPU), tích hợp trong CPU, hỗ trợ Socket 3, chuẩn M, SSD loại 25110/22110/2580/2280:
Bộ xử lý AMD Ryzen™ dòng 9000/7000 hỗ trợ SSD PCIe 5.0 x4/x2
; Bộ xử lý AMD Ryzen™ dòng 8000-Phoenix 1 hỗ trợ SSD PCIe 4.0 x4/x2;
Bộ xử lý AMD Ryzen™ dòng 8000-Phoenix 2 hỗ trợ SSD PCIe 4.0 x4/x2.
1 khe cắm M.2 (M2C_SB), tích hợp trong Chipset, hỗ trợ Socket 3, chuẩn M, SSD PCIe 4.0 x4/x2 loại 22110/2280.
2 khe cắm SATA 6Gb/s.
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ SSD NVMe.
* RAID 5 chỉ khả dụng trên bộ vi xử lý AMD Ryzen™ dòng 9000.
Hỗ trợ RAID 0 và RAID 1 cho thiết bị lưu trữ SATA
USB
CPU + Bộ điều khiển ASMedia USB4®:
– 2 cổng USB4® Type-C® ở mặt sau
CPU:
– 1 cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau
CPU + Hub USB 2.0:
– 4 cổng USB 2.0/1.1 ở mặt sau
Chipset + Hub USB 3.2 Gen 1:
– 4 cổng USB 3.2 Gen 1 ở mặt sau
Chipset:
– 1 cổng USB Type-C® hỗ trợ USB 3.2 Gen 2×2, có sẵn thông qua đầu cắm USB bên trong
– 1 cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau
– 2 cổng USB 3.2 Gen 1 có sẵn thông qua đầu cắm USB bên trong
– 4 cổng USB 2.0/1.1 có sẵn thông qua đầu cắm USB bên trong
Kết nối I/O bên trong
1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt CPU/bơm làm mát bằng nước
3 x đầu cắm quạt hệ thống
1 x đầu cắm quạt hệ thống/bơm làm mát bằng nước
3 x đầu cắm dải đèn LED RGB Gen2 có thể điều chỉnh
1 x đầu cắm dải đèn LED RGB
2 x đầu nối M.2 Socket 3
2 x đầu nối SATA 6Gb/s
1 x đầu cắm bảng điều khiển phía trước
1 x đầu cắm âm thanh bảng điều khiển phía trước
1 x đầu cắm USB Type-C®, hỗ trợ USB 3.2 Gen 2×2
1 x đầu cắm USB 3.2 Gen 1
2 x đầu cắm USB 2.0/1.1
1 x đầu cắm Mô-đun Nền tảng Tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI V2)
1 x cổng HDMI*
1 x nút nguồn 1
x nút reset
1 x jumper reset
1 x jumper xóa CMOS
* Khả năng hỗ trợ thực tế có thể khác nhau tùy thuộc vào CPU.

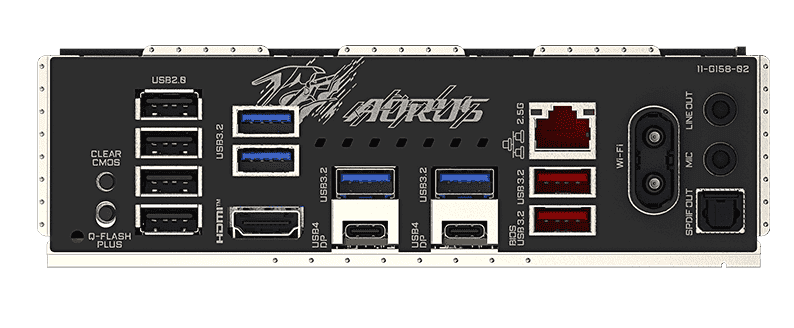

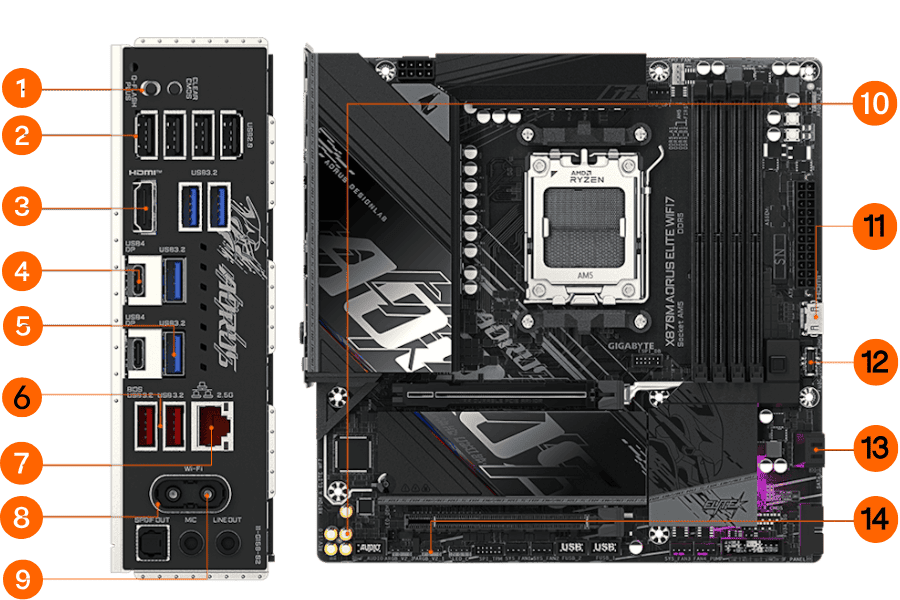

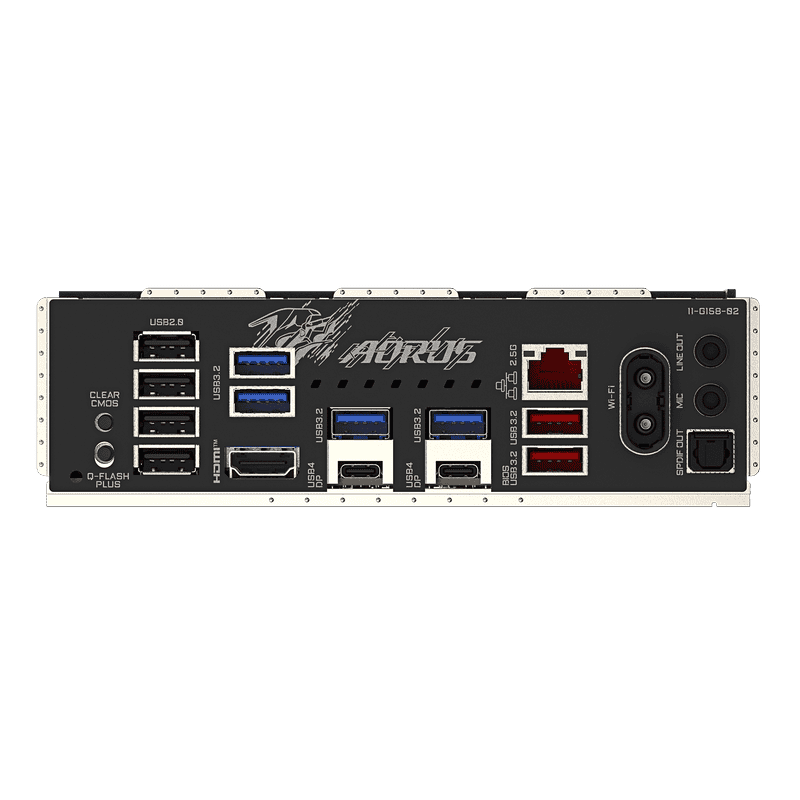

Kết nối bảng phía sau
1 nút Xóa CMOS
1 nút Q-Flash Plus
1 cổng HDMI*
4 cổng USB 2.0/1.1
4 cổng USB 3.2 Gen 1 2 cổng
USB 3.2 Gen 2 Type-A (màu đỏ)
2 cổng USB4® USB Type-C® (DisplayPort*)
1 cổng RJ-45
2 đầu nối anten (2T2R)
2 giắc cắm âm thanh
1 đầu nối quang S/PDIF Out
* Khả năng hỗ trợ thực tế có thể khác nhau tùy thuộc vào CPU.
Điều khiển I/O
iTE® I/O Controller Chip
Theo dõi phần cứng
Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control
* Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.
BIOS
1 x 256 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Tính năng duy nhất
Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Support for Q-Flash
Support for Q-Flash Plus
Support for Smart Backup
Gói phần mềm
Norton® Internet Security (OEM version)
Hệ điều hành
Support for Windows 11 64-bit
Hệ số khuôn
Micro ATX Form Factor; 24.4cm x 24.4cm
Bảo Hành
Bảo hành 36 Tháng
