Bền. ổn định. tin cậy.
ASUS TUF GAMING Z690-PLUS WIFI D4 được thiết kế mang các yếu tố thiết yếu nhất của nền tảng Intel® mới nhất và kết hợp với các tính năng hỗ trợ sẵn sàng chiến game cùng độ bền đã được thử nghiệm. Được thiết kế từ thành phần linh kiện chuẩn quân sự, giải pháp truyền tải điện năng và hệ thống tản nhiệt toàn diện, bo mạch chủ này mang lại hiệu năng tuyệt vời với độ ổn định tuyệt đối khi chơi các trận game trong thời gian dài. Về yếu tố thẩm mỹ, TUF GAMING Z690-PLUS WIFI D4 sử dụng logo TUF Gaming mới và kết hợp các yếu tố thiết kế hình học đơn giản để nói lên đặc tính bền, độ tin cậy và độ ổn định đặc trưng của dòng TUF Gaming.
ASUS TUF GAMING Z690-PLUS WIFI D4

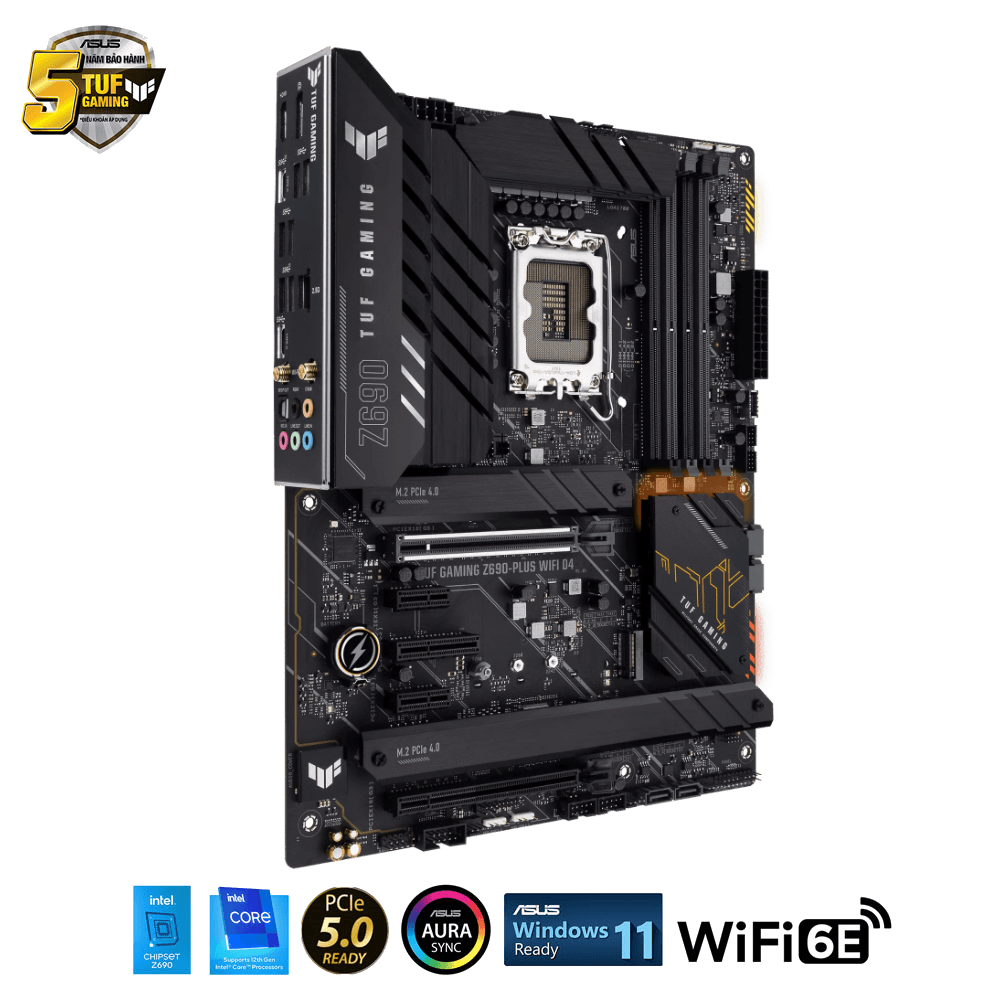

ASUS TUF GAMING Z690-PLUS WIFI D4 LGA 1700 ATX motherboard, 15 DrMOS, PCIe 5.0, DDR4 RAM, four M.2 slots, Intel WiFi 6, front USB 3.2 Gen 2 Type-C, Thunderbolt 4 support and RGB lighting
- Intel LGA 1700 socket: Ready for 12th Gen Intel Core processors
- Enhanced power solution: 14+1 DrMOS, six-layer PCB, ProCool sockets, alloy chokes and durable capacitors for stable power delivery

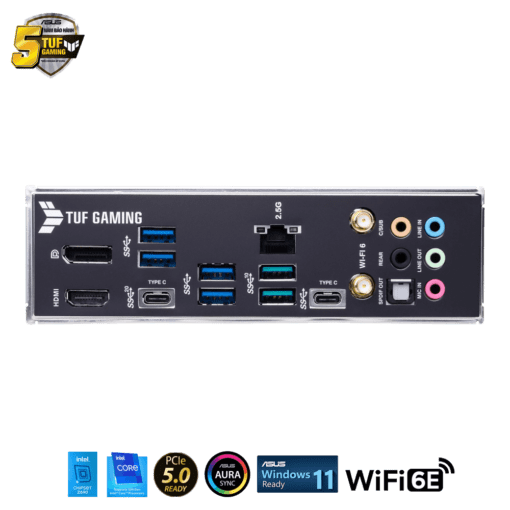

- Next-gen connectivity: PCIe 5.0, rear USB 3.2 Gen2x2 Type-C, front USB 3.2 Gen 2 Type-C, Thunderbolt 4 header
- Made for online gaming: WiFi 6, Intel 2.5 Gb Ethernet and TUF LANGuard surge protection
- Two-way AI Noise-Cancelation: Reduces background noise from the microphone and audio output for crystal-clear communication in games or video conferences
- Comprehensive cooling: Enlarged VRM heatsink, PCH fanless heatsink, M.2 heatsinks, hybrid fan headers and Fan Xpert 4 utility in Armoury Crate
- Outshine RGB Aura Effect: Stylish edge and PCH lighting design, addressable RGB headers and RGB strip header support
ASUS is one of Fortune magazine’s World’s Most Admired Companies and is one of the top motherboard and gaming brands as well as a top-three consumer notebook vendor. ASUS is driven by passion and innovation and dedicated to creating quality products for a future smart life, designing and manufacturing products that perfectly meet the needs of today’s digital home, office and person. Our wide portfolio includes MG248Q, Chromebox and a range of devices and components, along with AR and VR
DrMOS
VRM tích hợp có 14+1 tầng cấp nguồn DrMOS kết hợp các trình điều khiển và MOSFET phía cao và phía thấp thành một gói duy nhất, mang lại sức mạnh và hiệu quả mà bộ xử lý Intel Core thế hệ thứ 12 yêu cầu. Mỗi giai đoạn nguồn được định mức để xử lý 80 ampe để cung cấp hiệu suất ổn định cho bộ vi xử lý Intel hiện tại và tương lai.
Cooler by design
1. Tản nhiệt VRM mở rộng Diện tích bề mặt rộng của tản nhiệt lớn bao phủ các VRM và cuộn cảm để cải thiện khả năng tản nhiệt.
2. Tản nhiệt PCH mở rộng Diện tích bề mặt mở rộng cho bộ làm mát chipset tối đa hóa hiệu suất và khả năng tản nhiệt.
3. Ba khe cắm M.2 có tản nhiệt Ba trong số bốn khe cắm M.2 có tản nhiệt chuyên dụng, giữ cho SSD M.2 ở nhiệt độ hoạt động tối ưu để đảm bảo hiệu suất và độ tin cậy ổn định.
DRAM Overclocking Performance
Những cải tiến đối với thiết kế định tuyến theo dõi cung cấp cho bộ xử lý Intel mới nhất khả năng truy cập nâng cao vào băng thông bộ nhớ. Công nghệ ASUS OptiMem II cẩn thận ánh xạ các đường dẫn tín hiệu bộ nhớ qua các lớp PCB khác nhau để giảm khoảng cách đường dẫn, đồng thời bổ sung các vùng che chắn giúp giảm đáng kể nhiễu xuyên âm.
PCIe 5.0
Bộ xử lý Intel thế hệ thứ 12 mang hỗ trợ PCIe 5.0 ra thị trường. PCIe 5.0 cung cấp tốc độ truyền dữ liệu gấp đôi so với PCIe 4.0, khiến nó đủ mạnh để xử lý các tác vụ nặng về dữ liệu mới. PCIe 5.0 cũng mang lại những lợi ích khác, chẳng hạn như thay đổi về điện để cải thiện tính toàn vẹn của tín hiệu, đầu nối CEM tương thích ngược cho thẻ bổ trợ và khả năng tương thích ngược với các phiên bản PCI Express trước đây
SafeSlot & SafeDIMM
PCIe 5.0 nhanh hơn gấp 2 lần so với PCIe 4.0, vì vậy chúng tôi đã điều chỉnh quy trình sản xuất SMT của mình để có SafeSlot nhanh hơn nhằm đảm bảo tốc độ dữ liệu cao nhất. SafeSlot là vỏ bọc kim loại gia cố được thêm vào khe cắm PCIe để giữ cho thẻ được lắp chắc chắn. Trong khi đó, vỏ bọc ASUS SafeDIMM mạnh mẽ hỗ trợ và bảo vệ các mô-đun bộ nhớ trên một số bo mạch chủ ASUS nhất định, cho phép bạn lắp các mô-đun của mình một cách nhanh chóng, chính xác và tự tin.
M.2 Q-Latch
Q-Latch sáng tạo giúp bạn dễ dàng lắp đặt hoặc gỡ bỏ SSD M.2 mà không cần các công cụ cụ thể. Thiết kế sử dụng một cơ chế khóa đơn giản để cố định SSD M.2, loại bỏ gọn gàng nhu cầu sử dụng vít.
Intel WiFi 6
Mô-đun Intel WiFi 6 tương thích với chuẩn 802.11ax và đẩy băng thông cao nhất theo lý thuyết lên tới 2,4 Gbps đáng kinh ngạc. Có lẽ quan trọng hơn đối với người dùng thành thạo, nó được tối ưu hóa để hoạt động hiệu quả hơn trên các mạng đông đúc với nhiều lưu lượng truy cập cạnh tranh. Ghép nối bo mạch chủ của bạn với bộ định tuyến ASUS WiFi 6 để trải nghiệm đầy đủ tiềm năng kết nối mạng của WiFi 6. Ăng-ten WiFi được thiết kế với khả năng định vị bốn chiều cho phép thu tín hiệu tốt hơn và đế từ tính để cố định ăng-ten ở mặt trên hoặc mặt bên của thùng máy PC .
Two-Way AI Noise Cancelation
Tiện ích mạnh mẽ độc quyền của ASUS này tận dụng cơ sở dữ liệu học sâu khổng lồ để giảm tiếng ồn xung quanh từ micrô* và âm thanh đến trong khi vẫn giữ được giọng nói. Tiếng bàn phím lạch cạch, tiếng click chuột và các tiếng ồn xung quanh khác bị loại bỏ để bạn có thể nghe và được nghe với độ rõ nét hoàn hảo khi chơi trò chơi hoặc trong khi thực hiện các cuộc gọi.
Outshine the Competition
Một hệ thống được điều chỉnh tốt xứng đáng có tính thẩm mỹ phù hợp. Dòng TUF Gaming Z690 có tính năng chiếu sáng viền để tăng vẻ chắc chắn và giờ đây tản nhiệt PCH có thêm đèn RGB để đưa phong cách đi xa hơn nữa. ASUS Aura cung cấp khả năng điều khiển RGB đầy đủ với nhiều cài đặt trước chức năng cho đèn LED tích hợp cũng như dải của bên thứ ba mà bạn có thể kết nối với đầu cắm RGB trên bo mạch. Và tất cả đều có thể được đồng bộ hóa với danh mục phần cứng hỗ trợ Aura ngày càng phát triển.
Model
TUF GAMING Z690-PLUS WIFI D4
CPU
Intel® Socket LGA1700 for 13th Gen Intel® Core™ Processors & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Intel® Socket LGA1700 for 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors*
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
Chipset
Intel® Z690 Chipset
Memory
4 x DIMM, Max. 128GB, DDR4
5333(OC)/ 5133(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II
*Actual Memory frequency support depends on the CPU types and DRAM modules, for more information refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
Graphics
1 x DisplayPort**
1 x HDMI® port***
* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
** Supports max. 4K@60Hz as specified in DisplayPort 1.4
***Supports 4K@60Hz as specified in HDMI 2.1.
**** VGA resolution support depends on processors’ or graphic cards’ resolution.
Expansion Slots
Storage
Supports 4 x M.2 slots and 4 x SATA 6Gb/s ports
Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110
– Intel® 13th & 12th Gen processors support PCIe 4.0 x4 mode
Intel® Z690 Chipset**
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
* Intel® Rapid Storage Technology supports NVMe RAID 0/1/5, SATA
