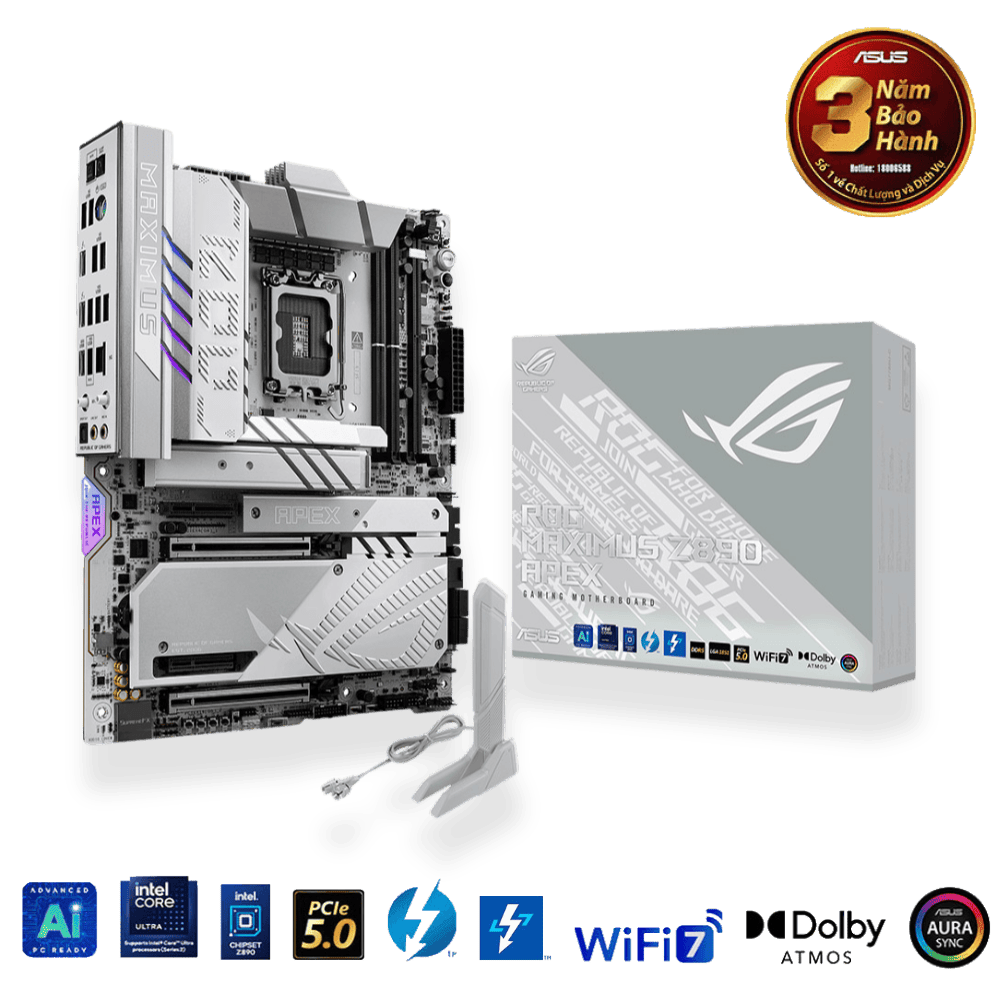

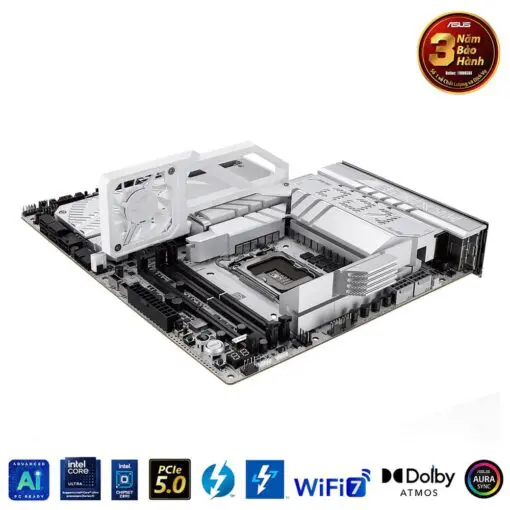

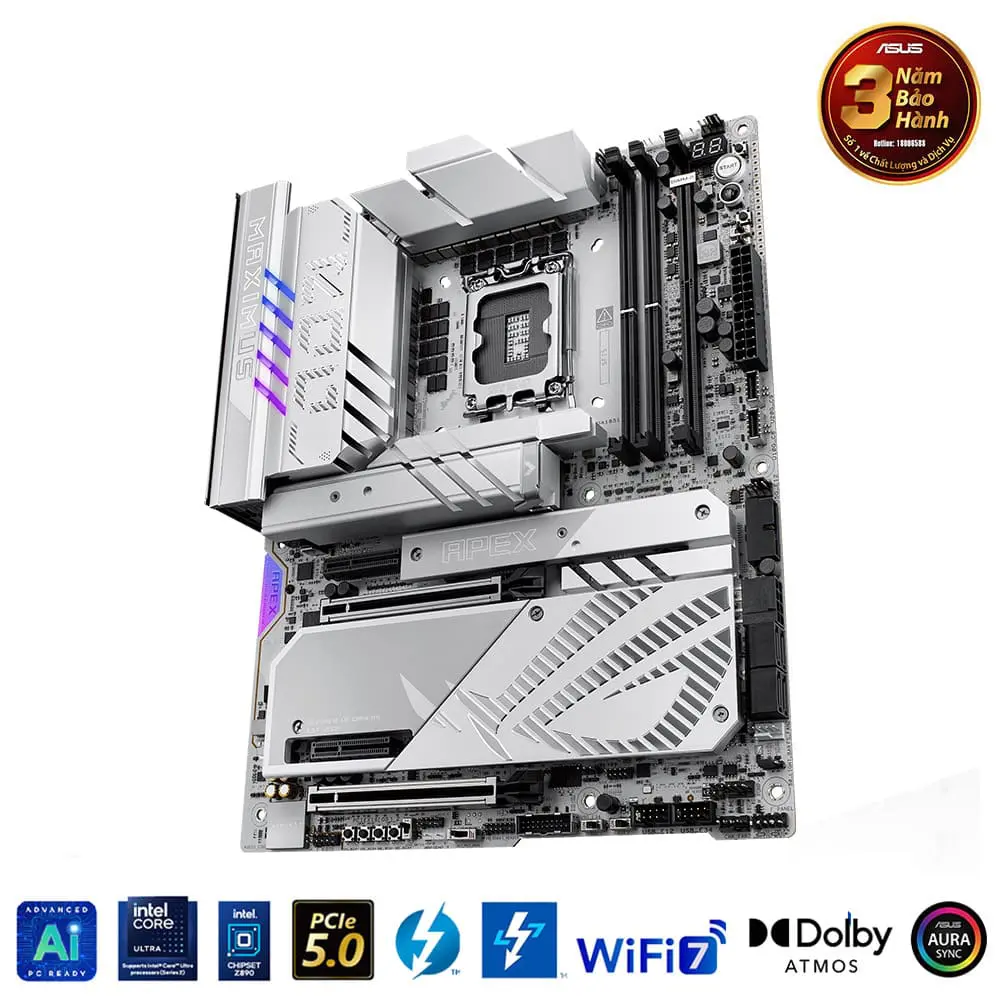

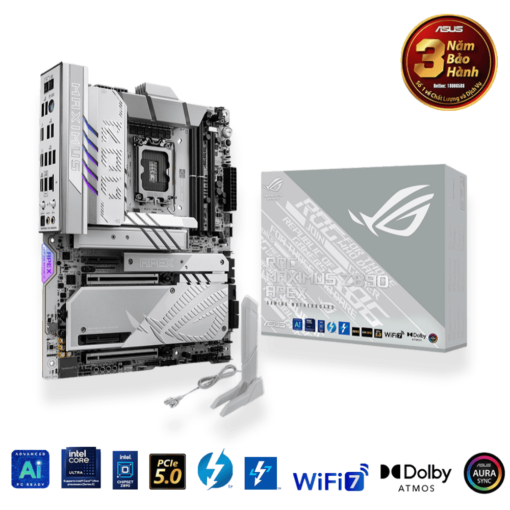

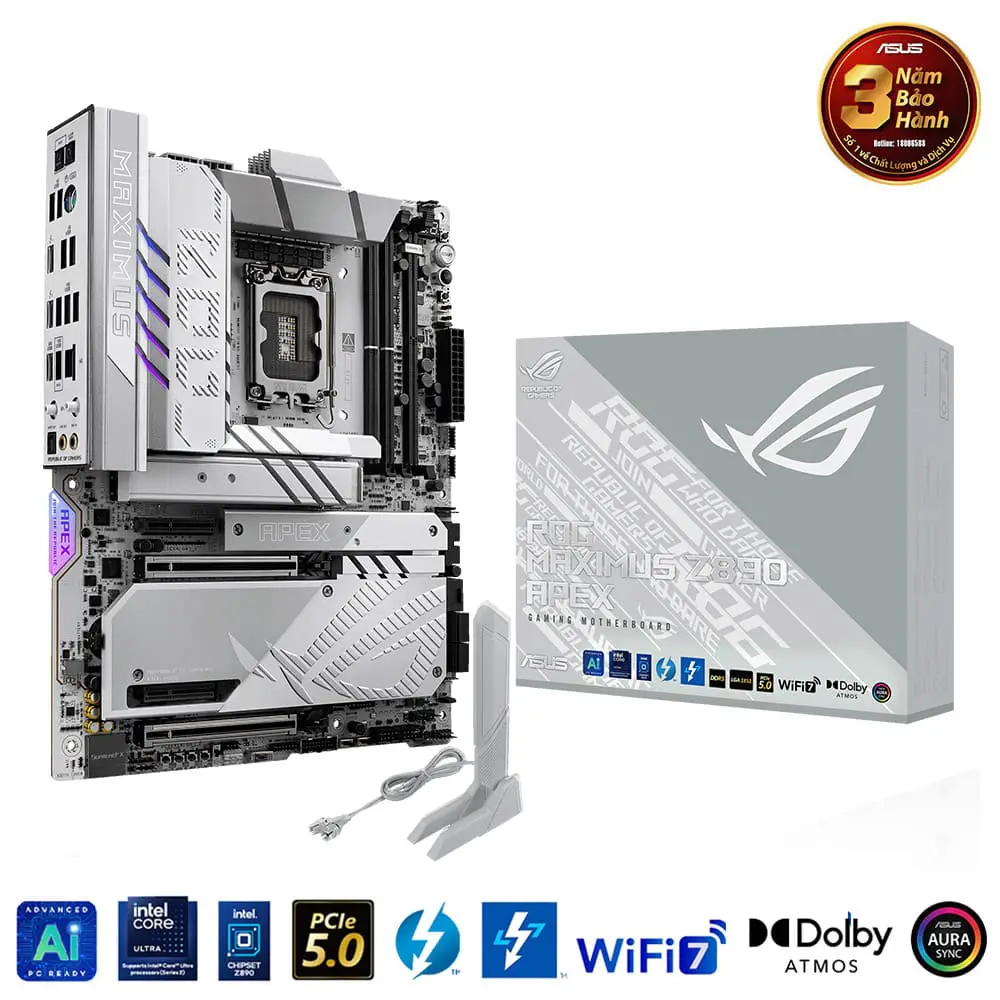

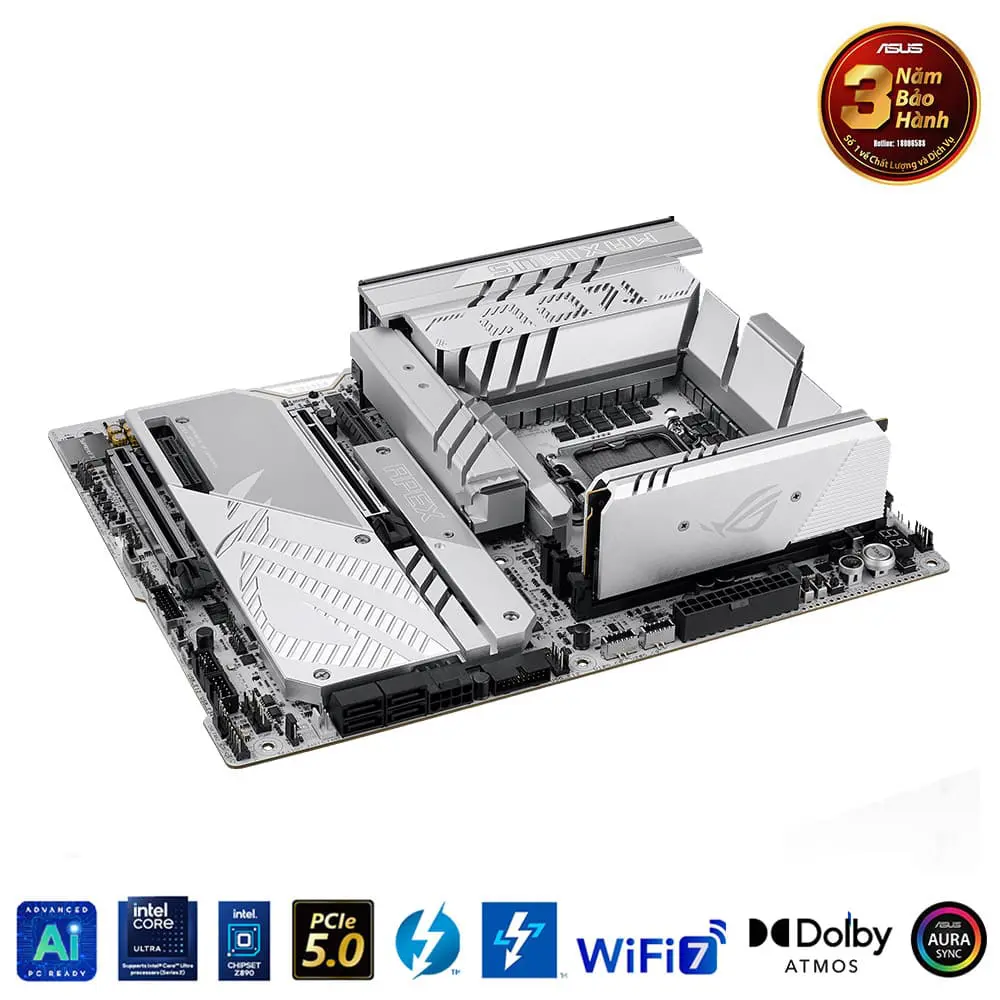

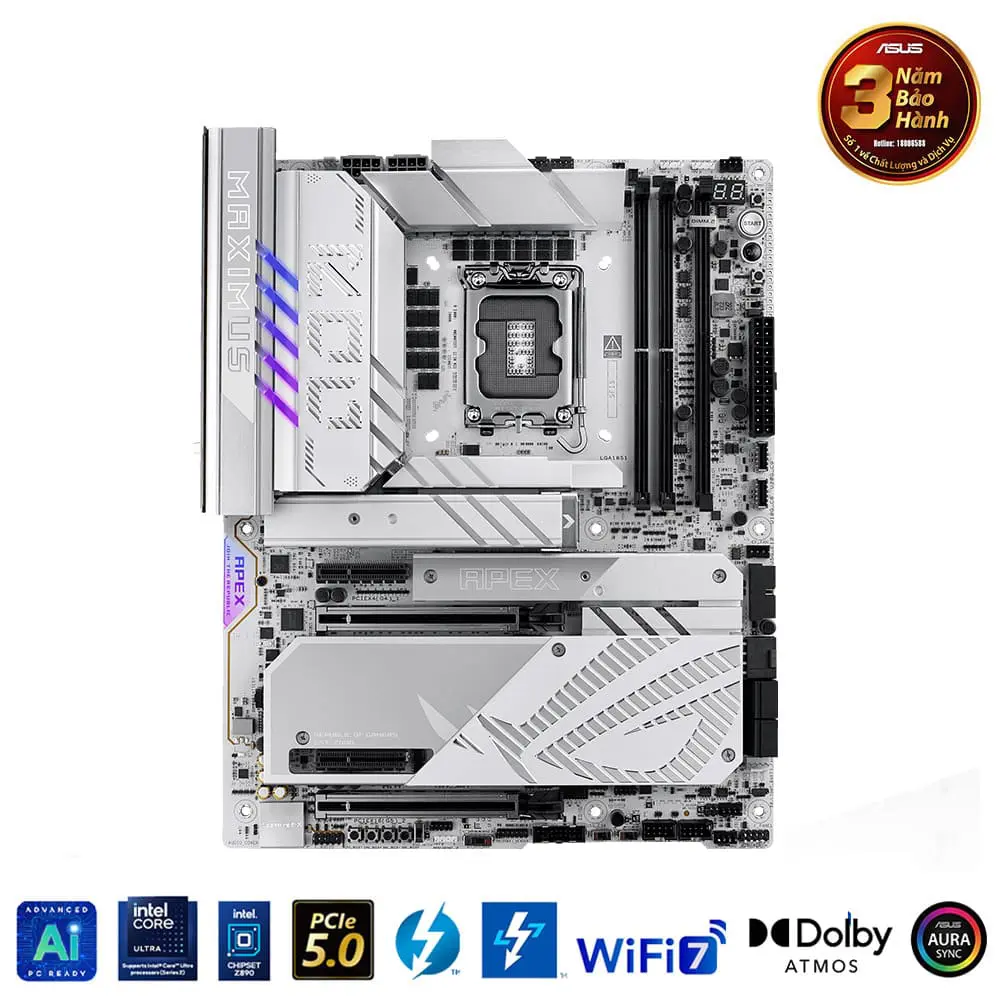

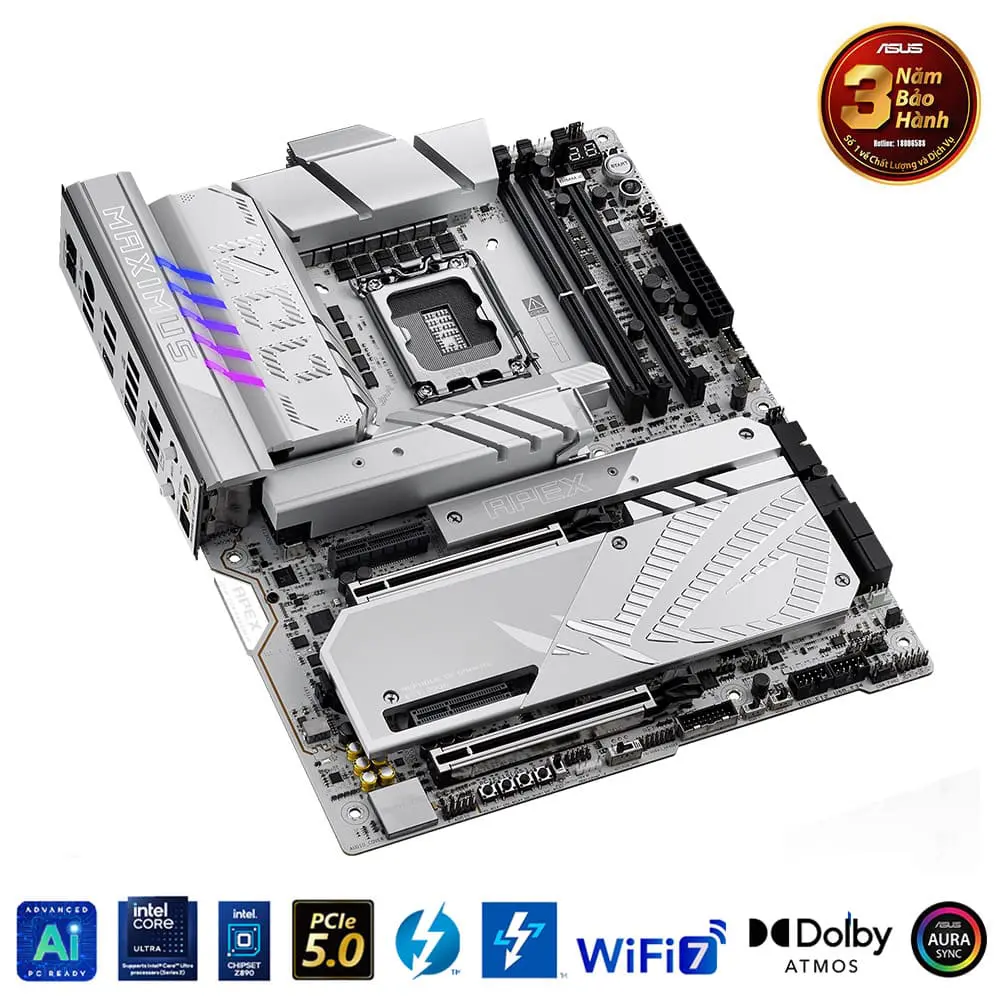

ASUS ROG MAXIMUS Z890 APEX Mainboard

ROG MAXIMUS Z890 APEX

CPU

Support Intel® Core™ Ultra Processors (Series 2), LGA1851
Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0**
* Tham khảo https://www.asus.com/support/download-center/ để biết danh sách hỗ trợ CPU.
** Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0 phụ thuộc vào loại CPU.

Chipset

Intel® Z890 Chipset

Memory

2 x Khe DIMM, tối đa 96GB, DDR5
Supports up to 9000+ MT/s (OC), Non-ECC, Un-buffered ,Clocked Unbuffered DIMM (CUDIMM)*
Kiến trúc bộ nhớ kênh kép
DIMM Fit
Hỗ trợ mô-đun bộ nhớ Intel® Extreme Memory Profile (XMP)
Hỗ trợ DIMM Flex
ASUS Enhanced Memory Profile III (AEMP III)
* Các loại bộ nhớ hỗ trợ, tốc độ dữ liệu (tốc độ), và số mô-đun DRAM khác nhau tùy thuộc vào CPU và cấu hình bộ nhớ. Để biết thêm thông tin, vui lòng tham khảo danh sách hỗ trợ CPU/Memory tại mục Hỗ trợ trên trang thông tin sản phẩm hoặc truy cập vào https://www.asus.com/support/download-center/.
* Bộ nhớ DDR5 không có bộ đệm, không ECC hỗ trợ chức năng On-Die ECC.

Graphics

2 x Intel^® Thunderbolt™ 4 ports (USB Type-C^®) support DisplayPort and Thunderbolt™ video outputs****
* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
**In Thunderbolt4TM  mode, supports up to 8K@60Hz x1 with DSC or 4K@60Hz x 2, maximum total bandwidth up to 23.8Gbps or 16Gbps/16Gbps, for resolution support please check DisplayPort 2.1 specs.
***In DP alt mode, Only one USB Type-C^® port supports up to UHBR20 at a time.
**** VGA resolution support depends on processors’ or graphic cards’ resolution.

Expansion Slots

Support Intel^® Core™ Ultra Processors(Series 2) *
2 x PCIe 5.0 x16 slots (supports x16 or x8/x8 or x8/x4/x4 modes)**
Intel^® Z890 Chipset
2 x PCIe 4.0 x4 slots
* Vui lòng kiểm tra bảng phân nhánh PCIe trên trang web hỗ trợ (https://www.asus.com/support/FAQ/1037507/).
** M.2_3 & M.2_4 share bandwidth with PCIEX16(G5)_2. When M.2_3 is enabled, PCIEX16(G5)_1 will run x8 & PCIEX16(G5)_2 will run x4. When M.2_3 & M.2_4 are enabled, PCIEX16(G5)_1 will run x8 & PCIEX16(G5)_2 will disabled.
– To ensure compatibility of the device installed, please refer to https://www.asus.com/support/download-center/ for the list of supported peripherals.

Storage

Total supports 6 x M.2 slots and 4 x SATA 6Gb/s ports*
Support Intel^® Core™ Ultra Processors(Series 2) *
Khe cắm M.2_1 (Key M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 5.0 x4)
Khe cắm M.2_2 (Khóa M), loại 2242/2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 modes)**
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 modes)**
Intel^® Z890 Chipset
DIMM.2_1 slot (Key M) via ROG DIMM.2, type 2230/2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
DIMM.2_2 slot (Key M) via ROG DIMM.2, type 2230/2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
4 x Cổng SATA 6Gb/s
* Intel^® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10, M.2 slot from CPU only supports RAID 0/1/5.
**M.2_3 & M.2_4 share bandwidth with PCIEX16(G5)_2. When M.2_3 is enabled, PCIEX16(G5)_1 will run x8 & PCIEX16(G5)_2 will run x4. When M.2_3 & M.2_4 are enabled, PCIEX16(G5)_1 will run x8 & PCIEX16(G5)_2 will disabled.

Ethernet

1 x Realtek 5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth

Wi-Fi 7*
2×2 Wi-Fi 7 (802.11be)
Hỗ trợ băng tần 2,4/5/6GHz**
Supports Wi-Fi 7 320MHz bandwidth, up to 5.8Gbps transfer rate.
Bluetooth® v5.4***

*Các tính năng Wi-Fi có thể khác nhau tùy thuộc vào hệ điều hành
For Windows 11, Wi-Fi 7 will require 24H2 or later version for full functions, Windows 11 21H2/22H2/23H2 only supports Wi-Fi 6E.
For Windows 10, only Wi-Fi 6 is supported.
** Quy định về băng tần và băng thông Wi-Fi 6GHz có thể khác nhau giữa các quốc gia.
*** Phiên bản Bluetooth® có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.

USB

USB phía sau (Tổng số 11 cổng)
2 cổng Thunderbolt™ 4 (2 cổng USB Type-C^®)
1 x cổng USB 20Gbps (1 x USB Type-C^®)
4 x Cổng USB 10Gbps (4 x Type-A)
4 x Cổng USB 5Gbps (4 x Type-A)
USB phía trước (Tổng số 10 cổng)
1 x đầu cắm USB 20Gbps (hỗ trợ USB Type-C^® với công suất lên tới 60W PD/QC4+)*
1 x USB 10Gbps connector (supports USB Type-C^®)
2 x USB 5Gbps headers support 4 additional USB 5Gbps ports
2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
Đầu ra cấp nguồn USB Type-C^®: tối đa. 5V/3A
*Đầu ra phân phối nguồn USB Type-C^®: 5/9/15/20V tối đa 3A, PPS: 3.3—21V tối đa 3A

Audio

“ROG SupremeFX 7.1 Âm Thanh Vòm Độ Nét Cao CODEC ALC4080*
– Cảm biến trở kháng cho đầu ra tai nghe phía trước và phía sau
– Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Giắc cắm MIC mặt trước
– Chất lượng cao, đầu ra phát âm thanh stereo với SNR 120 dB và đầu vào ghi âm với SNR 110 dB
– Hỗ trợ phát lại lên tới 32-Bit/384 kHz ở mặt trước”
Tính Năng Âm Thanh
– Công nghệ Bảo vệ SupremeFX
– Savitech SV3H712 AMP
– Giắc cắm âm thanh mạ vàng
– Cổng ra S/PDIF quang phía sau
– Tụ điện âm thanh cao cấp
– Bảo vệ âm thanh
* Để hỗ trợ đầu ra âm thanh vòm 7.1, cần có một khung với mô-đun âm thanh HD ở bảng điều khiển phía trước.
** Cổng LINE OUT ở mặt sau không hỗ trợ âm thanh không gian. Nếu bạn muốn sử dụng âm thanh không gian, hãy đảm bảo kết nối thiết bị đầu ra âm thanh của bạn với giắc âm thanh ở mặt trước khung máy hoặc sử dụng thiết bị âm thanh giao diện USB.

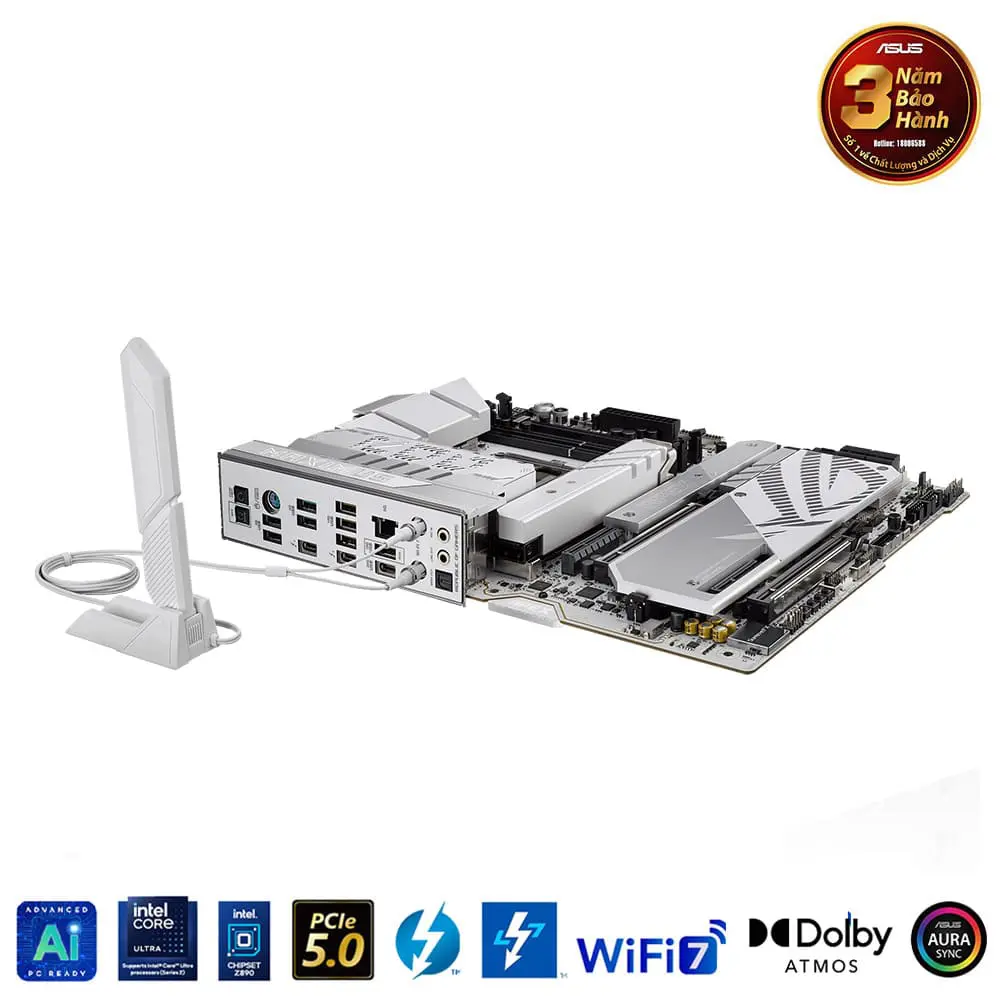

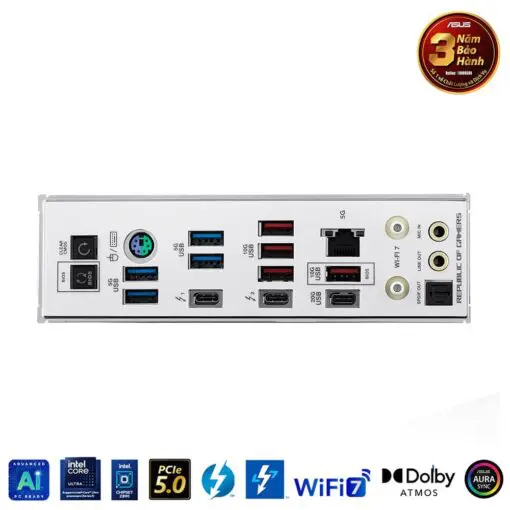

Back Panel I/O Ports

2 x Thunderbolt™ 4 ports (USB Type-C^®)
1 x cổng USB 20Gbps (1 x USB Type-C^®)
4 x Cổng USB 10Gbps (4 x Type-A)
4 x Cổng USB 5Gbps (4 x Type-A)
1 x Mô-đun Wi-Fi
1 x Cổng Ethernet Realtek 5Gb
2 x Giắc cắm âm thanh mạ vàng
1 x Cổng ra S/PDIF quang
1 x Nút BIOS FlashBack™
1 x Nút Clear CMOS
1 x cổng ps/2 cho bộ phím/chuột

Internal I/O Connectors

Các cổng quạt và làm mát
1 x Đầu cắm quạt CPU 4 chân
1 x Cổng quạt OPT CPU 4 chân
1 x Đầu bơm AIO 4 chân
2 x đầu cắm quạt chassis 4 chân
2 x 4-pin Full Speed Fan headers
1 x Đầu cắm W_PUMP+
1 x Extra Flow Fan header
Liên quan đến điện
1 x Cổng nối nguồn chính 24 chân
2 x Đầu cắm nguồn +12V 8 chân
1 x Đầu nối nguồn PCIe 8 chân
Lưu Trữ Liên Quan
4 x Khe M.2 (Key M)
1 x DIMM.2 slot supports 2 x M.2 slots (Key M)
4 x Cổng SATA 6Gb/s
USB
1 x đầu cắm USB 20Gbps (hỗ trợ USB Type-C^®)
1 x USB 10Gbps connector (supports USB Type-C^®)
2 x USB 5Gbps headers support 4 additional USB 5Gbps ports
2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
Phụ kiện
1 x 80 Light Bar jumper
3 x Đầu Gen 2 có thể truy cập
1 x Chuyển đổi chế độ PCIe
4 x BCLK button
1 x BIOS Switch button
1 x Nút FlexKey
1 x Đầu cắm âm thanh bảng mặt trước (F_AUDIO)
1 x Bộ nhảy chế độ LN2
1 x Pause switch
18 x ProbeIt Measurement Points
1 x Nút ReTry
2 x RSVD switches
1 x RSVD header
1 x Safe Boot button
1 x Slow Mode switch
1 x Nút khởi động
1 x Đầu cắm bảng hệ thống 10-1 pin
1 x Đầu cắm cảm biến nhiệt
1 x đầu cắm Thunderbolt™ (USB4^®)

Special Features

Extreme OC Kit
– FlexKey button
– LN2 Mode
– ProbeIt
– ReTry button
– Safe boot button
– Start button
– Slow Mode
Extreme Engine Digi+
– SMD Capacitor
– MicroFine Alloy Choke

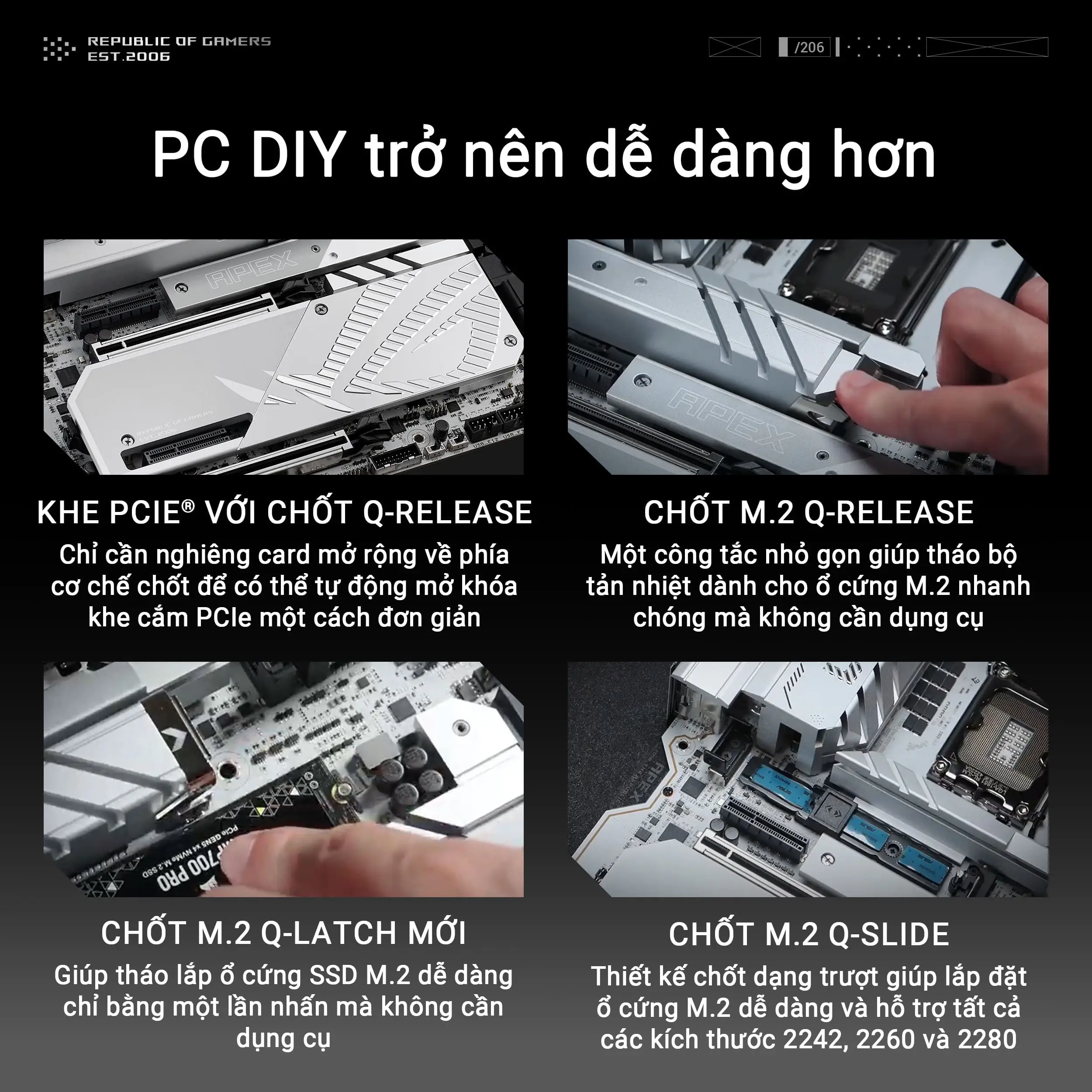

ASUS Q-Design
– M.2 Q-Latch
– M.2 Q-Release
– M.2 Q-Slide
– PCIe Slot Q-Release Slim (with PCIe SafeSlot)
– Q-Antenna
– Q-Code
– Q-Dashboard
– Q-Connector
– Q-DIMM
– Q-LED (CPU [màu đỏ], DRAM [màu vàng], VGA [màu trắng], Boot Device [màu xanh lá])
– Q-Slot

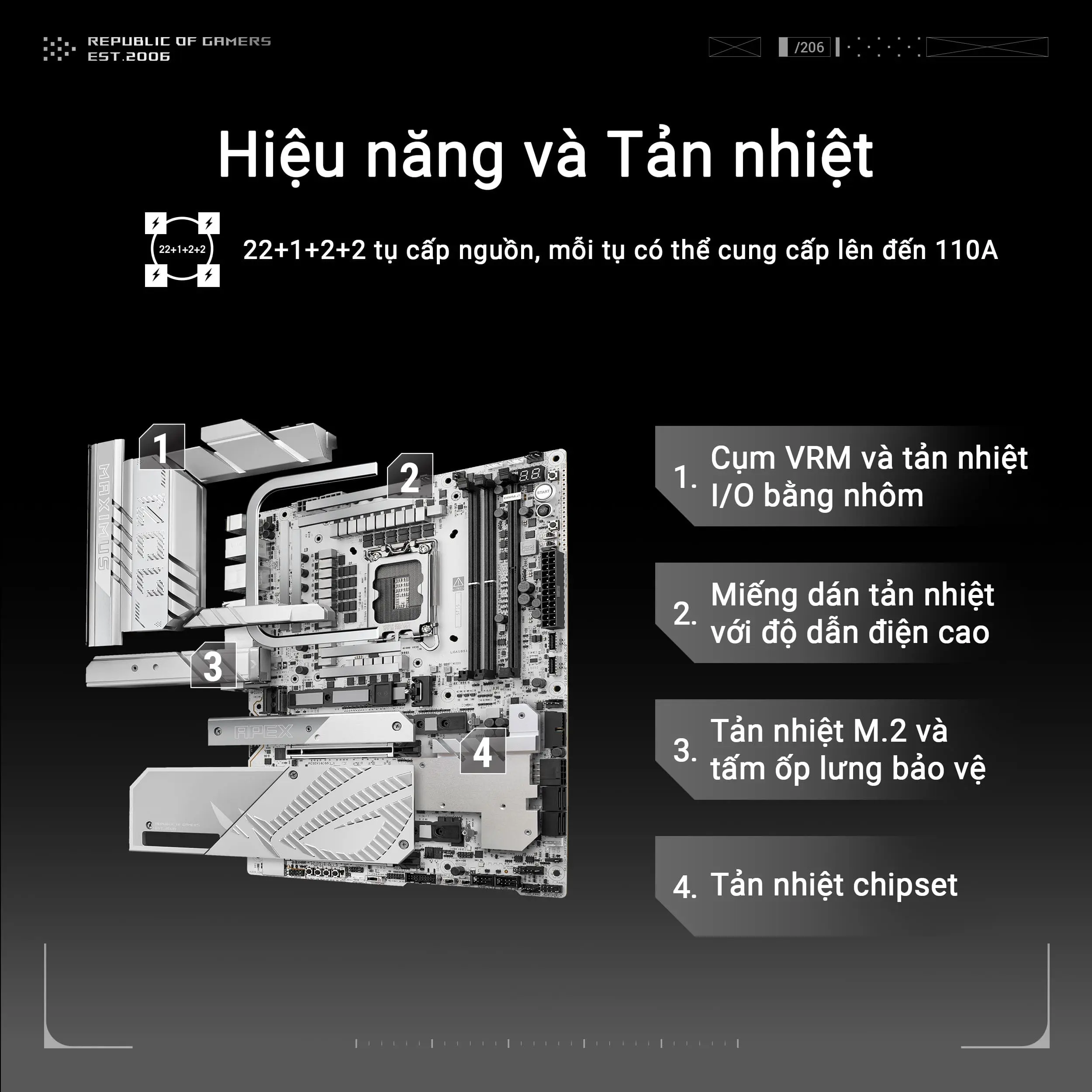

ASUS Thermal Solution
– M.2 heatsink backplate
– M.2 heatsink
– VRM heatsink design
ASUS EZ DIY
– BIOS FlashBack™ button
– Clear CMOS button
– CPU Socket lever protector
– ProCool II
– Pre-mounted I/O shield
– SafeSlot
– SafeDIMM
Aura Sync
– Cổng RGB Addressable Gen 2
Dual BIOS
Mặt trước USB 20Gbps có hỗ trợ sạc nhanh 4+
– Hỗ trợ: sạc nhanh lên đến 60W và Trình theo dõi công suất USB ( USB Wattage Watcher)*
– Đầu ra: Tối đa 5/9/15/20V. 3A, PPS: tối đa 3,3–21V. 3A
– Compatible with PD3.0 and PPS
* Để hỗ trợ 60W, vui lòng lắp cáp nguồn vào đầu nối nguồn PCIe 8 chân nếu không chỉ hỗ trợ 27W.

Software Features

Phần mềm độc quyền ROG
– ROG CPU-Z
– Dolby Atmos
– Internet Security (1-year full version)
Phần mềm độc quyền ASUS
Armoury Crate
– AIDA64 Extreme (1 year full version)
– Aura Creator
– Aura Sync
– Fan Xpert 4 (with AI Cooling II)
– GameFirst
– Power Saving
– HWiNFO
ASUS AI Advisor
ASUS Driver Hub
ASUS GlideX
Turbo Vcore
Adobe Creative Cloud (Free Trial)
Thunderbolt™ Share
USB Wattage Watcher
WinRAR (40 Days Free Trial)
UEFI BIOS
AI Overclocking Guide
ASUS EZ DIY
– ASUS CrashFree BIOS 3
– ASUS EZ Flash
– ASUS UEFI BIOS EZ Mode
– ASUS MyHotkey
NPU Boost

BIOS

2 x 256 Mb Flash ROM, UEFI AMI BIOS

Manageability

WOL by PME, PXE

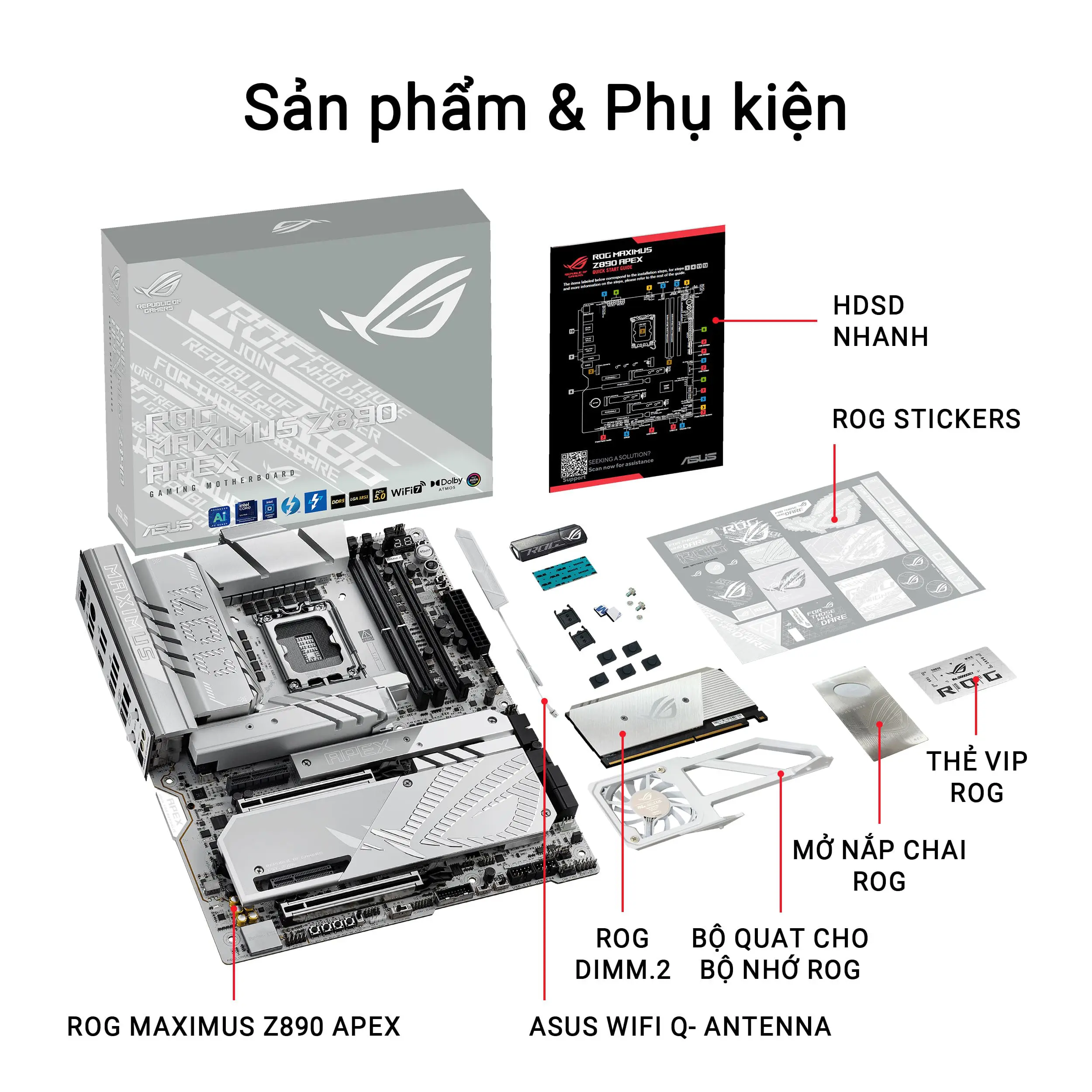

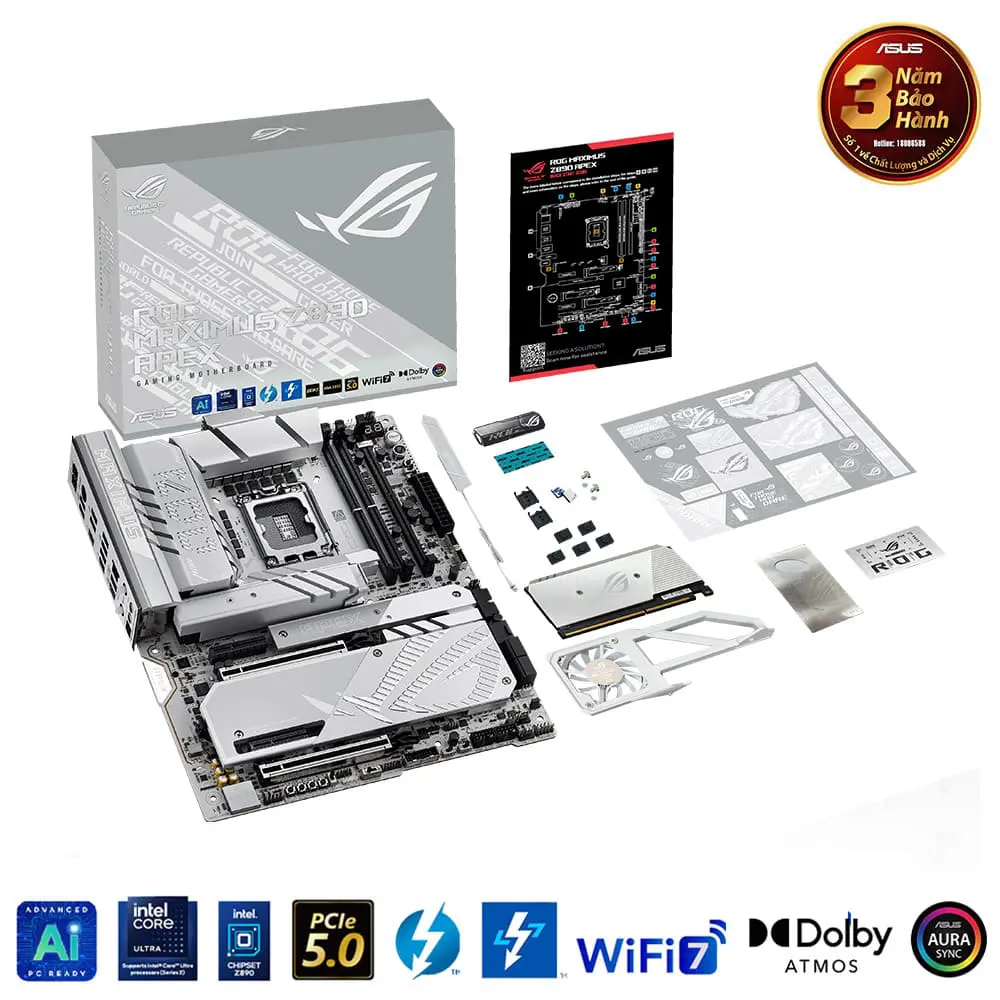

Accessories

ROG DIMM.2 with Heatsink
1 x ROG DIMM.2 with heatsink
1 x M.2 pad for ROG DIMM.2
2 x M.2 screw package for ROG DIMM.2
Bộ Kit làm mát bổ sung
1 x Miếng đệm nhiệt cho M.2 22110
1 x ROG Memory Fan Kit
Phụ kiện
1 x ASUS WiFi Q-Antenna
1 x Q-connector
1 x thẻ ROG VIP
3 x M.2 Q-Slide package
5 x gói ốp lưng M.2 bằng cao su
1 x ROG Bottle Opener
Phương tiện cài đặt
1 x ổ USB có tiện ích và trình điều khiển
Tài liệu
1 x Hướng dẫn bắt đầu nhanh

Operating System

Windows 11 (22H2 & later)

Form Factor

ATX Form Factor
12 inch x 9.6 inch
( 30.5 cm x 24.4 cm )
